Beschreibung
2- flügelig, lang, anthrazitgrau
Lieferumfang

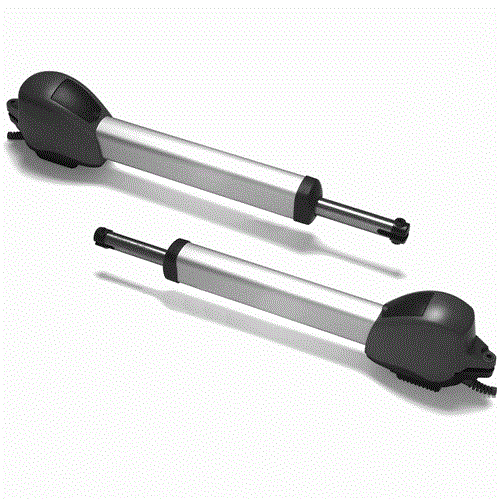

- Motor- Aggregat Comfort 515 L, vorverkabelt mit Mult- Bit Fernsteuerung, 868 MHz
- seperate Steuerung Control x.51
- Digital 304 Mini- Handsender, 4- Kanal
- Beschlagausstattung, Tor- und Pfeilerwinkel (verzinkt und blau chromatiert)
- Montagematerial
Elektrische Daten
| Nennspannung | 230V |
| Nennfrequenz | 50/ 60 HZ |
| Stromaufnahme | 1 A |
| Leistungsaufnahme Betrieb | 0,2 KW |
| Leistungsaufnahme stand- by | <5> |
| Betriebsart (Einschaltdauer) | KB 5 Min. |
| Steuerspannung | 24 V DC |
| Schutzart |
(Motor- Aggregat) IP 44(Steuerung) IP 65 |
| Schutzklasse | II |
Mechanische Daten
| Zug- und Druckkraft | 1.000 N |
| Laufgeschwindigkeit | 15 - 20 mm/ Sek. |
| Öffnungszeit (torspezifisch) | ca. 15 - 25 Sek. |
| Bewegungshub | 400 mm |
Umgebungsdaten
| Abmessungen |
(Motor- Aggregat) 122 x 198 x 955 mm(Steuerung) 120 x 240 x 100 mm |
| Gewicht (gesamt) | 14,0 kg |
| Temperaturbereich | -20°C bis +60°C |
Anwendung
- für 2- flügelige Drehtore
- für eine Flügelbreite von max 3.500 mm
- für eine Flügelhöhe von max. 2500 mm
- maximal 50% geschlossene Flügelfläche
- für ein Flügelgewicht von max. 200 kg
- Steigung bis max. 2%
- e-Maß von -30 bis 320 mm
- mit dem Sonderbeschlag Special 505 ist ein e-Maß bis 200 mm möglich
- für die Stabilität der geschlossenen Torflügel empfehlen wir die Torposition ZU einen mechanischen Anschlag
- die aufgeführten Tordaten sind unverbindliche Empfehlungen für leichtgängige Tore; bei höheren Windlasten müssen die Wind- und Antriebsmomente überprüft werden
